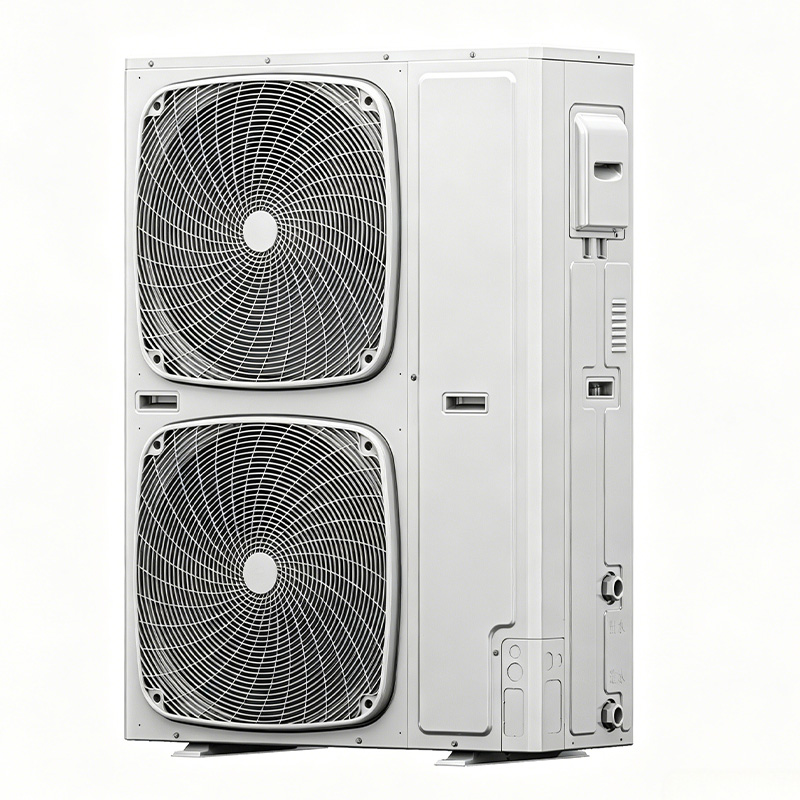

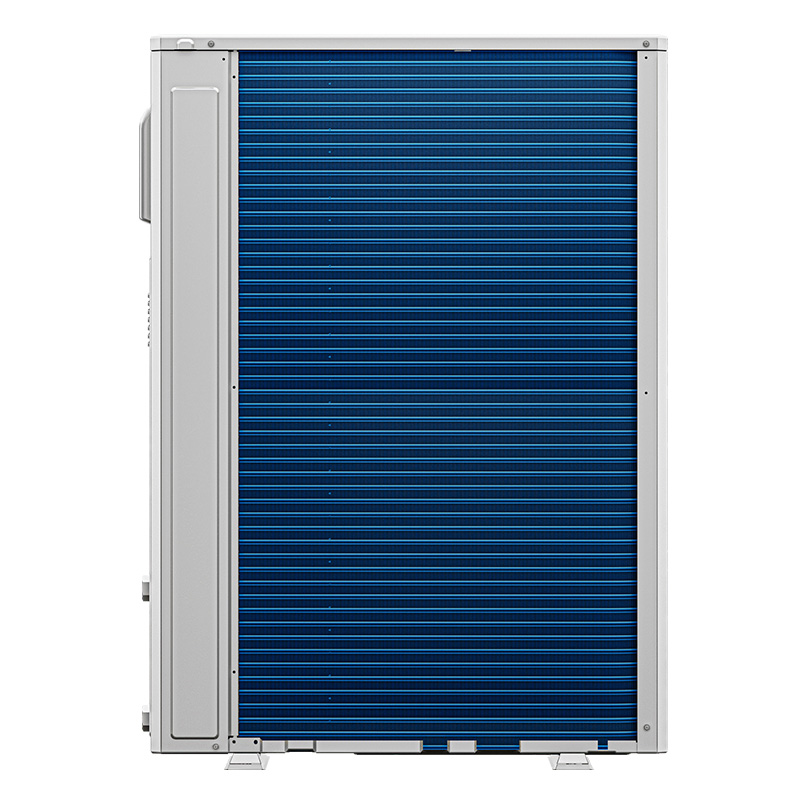

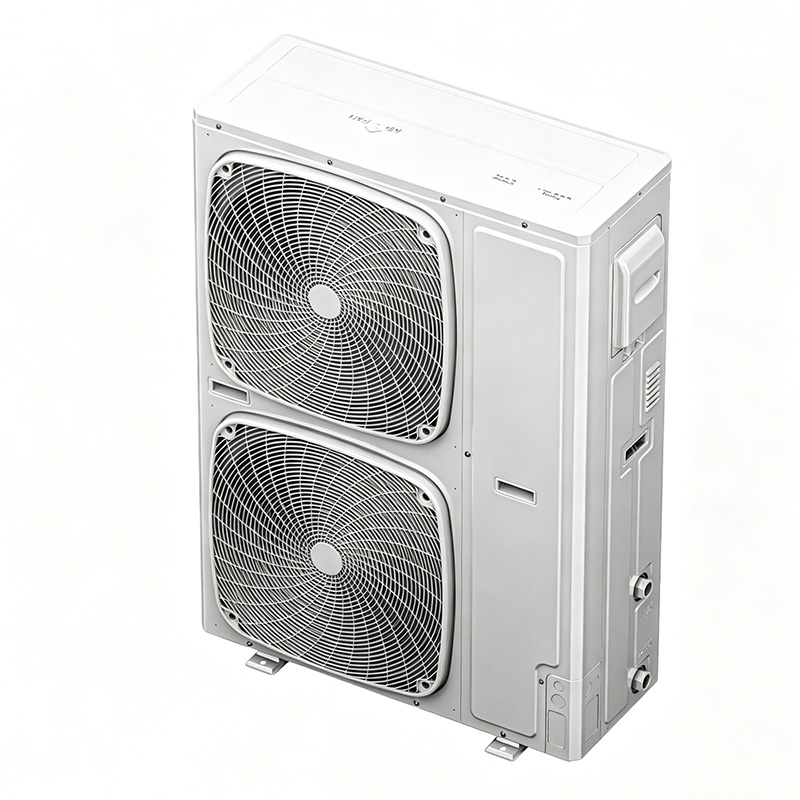

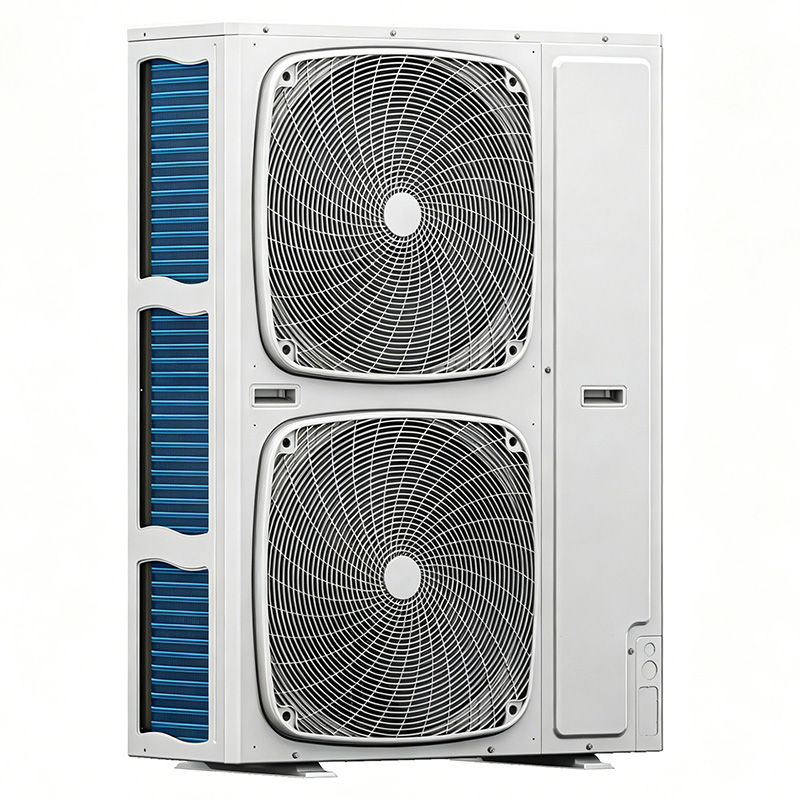

Тепловой насос «Нуаньян»
Продукты серии Nuanyang с водяным контуром для потолочного охлаждения и напольного отопления относятся к двухконтурным системам на базе теплового насоса, где и внутренние блоки, размещенные сверху для летнего охлаждения, и трубы теплого пола для зимнего отопления используют воду или водный тепл...
Описание
маркер
Продукты серии Nuanyang с водяным контуром для потолочного охлаждения и напольного отопления относятся к двухконтурным системам на базе теплового насоса, где и внутренние блоки, размещенные сверху для летнего охлаждения, и трубы теплого пола для зимнего отопления используют воду или водный теплоноситель. В HVAC-отрасли такие системы также называют «вода сверху и вода снизу» или «полностью водяная двухрежимная система».
Проще говоря, наружный блок производит охлажденную и горячую воду для всей системы, обеспечивая охлаждение и отопление помещений: один агрегат работает в двух режимах.
Летом основной агрегат кондиционирования вырабатывает низкотемпературную охлажденную воду, которая по трубопроводам поступает во внутренние блоки и отбирает тепло из помещения, создавая мягкий и комфортный прохладный поток воздуха. Зимой агрегат производит горячую воду, которая подается во внутренние блоки и контур теплого пола; помещение обогревается одновременно теплым воздухом фанкойлов и излучением теплого пола. При добавлении буферного бака холодная/горячая вода накапливается в баке; после достижения заданной температуры в помещении компрессор останавливается, а насос продолжает работать отдельно, поддерживая циркуляцию водяной системы.
Параметры продукта
| Серия | Серия | Серия | Серия | Серия Nuanyang Pro | Серия Nuanyang Pro | Серия Nuanyang Pro | Серия Nuanyang Pro | Серия Nuanyang Pro | Серия Nuanyang Pro |
| Модель | Модель | Модель | Модель | RFC*SSA2VDU1 | RFC*SSA2VDU1 | RFC*SSA2VDU1 | RFC*SSA2YDU1 | RFC*SSA2YDU1 | RFC*SSA2YDU1 |
| Модель | Модель | Модель | Модель | 140 | 160 | 180 | 160 | 180 | 200 |
| Номинальный обогрев A-12 °C W35 °C |
Номинальный обогрев A-12 °C W35 °C |
Производительность | kW | 12.0 | 13.0 | 14.5 | 13.0 | 14.5 | 15.5 |
| Номинальный обогрев A-12 °C W35 °C |
Номинальный обогрев A-12 °C W35 °C |
Мощность | kW | 4.14 | 4.56 | 5.27 | 4.64 | 5.27 | 5.54 |
| Номинальный обогрев A-12 °C W35 °C |
Номинальный обогрев A-12 °C W35 °C |
COP | - | 2.90 | 2.85 | 2.75 | 2.80 | 2.75 | 2.80 |
| Номинальный обогрев A-12 °C W41 °C |
Номинальный обогрев A-12 °C W41 °C |
Производительность | kW | 12.0 | 13.0 | 14.5 | 13.0 | 14.5 | 15.5 |
| Номинальный обогрев A-12 °C W41 °C |
Номинальный обогрев A-12 °C W41 °C |
Мощность | kW | 4.62 | 5.10 | 5.80 | 5.10 | 5.80 | 5.98 |
| Номинальный обогрев A-12 °C W41 °C |
Номинальный обогрев A-12 °C W41 °C |
COP | - | 2.60 | 2.55 | 2.50 | 2.55 | 2.50 | 2.59 |
| Низкотемпературный обогрев A-20 °C W35 °C |
Низкотемпературный обогрев A-20 °C W35 °C |
Производительность | kW | 11.5 | 11.8 | 12.5 | 11.8 | 12.5 | 12.8 |
| Низкотемпературный обогрев A-20 °C W35 °C |
Низкотемпературный обогрев A-20 °C W35 °C |
Мощность | kW | 4.79 | 4.96 | 5.30 | 4.96 | 5.30 | 5.40 |
| Низкотемпературный обогрев A-20 °C W35 °C |
Низкотемпературный обогрев A-20 °C W35 °C |
COP | - | 2.40 | 2.38 | 2.36 | 2.38 | 2.36 | 2.37 |
| Низкотемпературный обогрев A-20 °C W41 °C |
Низкотемпературный обогрев A-20 °C W41 °C |
Производительность | kW | 11.5 | 11.8 | 12.2 | 11.8 | 12.2 | 12.5 |
| Низкотемпературный обогрев A-20 °C W41 °C |
Низкотемпературный обогрев A-20 °C W41 °C |
Мощность | kW | 5.23 | 5.41 | 5.65 | 5.57 | 5.81 | 5.61 |
| Низкотемпературный обогрев A-20 °C W41 °C |
Низкотемпературный обогрев A-20 °C W41 °C |
COP | - | 2.20 | 2.18 | 2.16 | 2.12 | 2.10 | 2.23 |
| Номинальное охлаждение A35 °C W7 °C |
Номинальное охлаждение A35 °C W7 °C |
Производительность | kW | 13.0 | 14.0 | 15.0 | 14.0 | 15.0 | 16.0 |
| Номинальное охлаждение A35 °C W7 °C |
Номинальное охлаждение A35 °C W7 °C |
Мощность | kW | 4.48 | 5.00 | 5.56 | 5.09 | 5.56 | 6.27 |
| Номинальное охлаждение A35 °C W7 °C |
Номинальное охлаждение A35 °C W7 °C |
COP | - | 2.90 | 2.80 | 2.70 | 2.75 | 2.70 | 2.55 |
| Расчетный обогрев A7 °C W45 °C |
Расчетный обогрев A7 °C W45 °C |
Производительность | kW | 14.5 | 16.5 | 18.0 | 16.5 | 18.0 | 20.0 |
| Расчетный обогрев A7 °C W45 °C |
Расчетный обогрев A7 °C W45 °C |
Мощность | kW | 3.83 | 4.47 | 5.01 | 4.65 | 5.10 | 5.41 |
| Расчетный обогрев A7 °C W45 °C |
Расчетный обогрев A7 °C W45 °C |
COP | - | 3.79 | 3.69 | 3.59 | 3.55 | 3.53 | 3.70 |
| HSPF | HSPF | W35℃ | - | 3.86 | 3.86 | 3.86 | 3.86 | 3.86 | 3.84 |
| HSPF | HSPF | W50℃ | - | 2.76 | 2.80 | 2.83 | 2.80 | 2.83 | 2.80 |
| APF | APF | APF | - | 3.43 | 3.42 | 3.55 | 3.42 | 3.55 | 3.40 |
| Класс энергоэффективности | Класс энергоэффективности | Класс энергоэффективности | - | Все модели: класс 1 | Все модели: класс 1 | Все модели: класс 1 | Все модели: класс 1 | Все модели: класс 1 | Все модели: класс 1 |
| Класс защиты от поражения электрическим током / степень водозащиты | Класс защиты от поражения электрическим током / степень водозащиты | Класс защиты от поражения электрическим током / степень водозащиты | Класс I / IPX4 | Класс I / IPX4 | Класс I / IPX4 | Класс I / IPX4 | Класс I / IPX4 | Класс I / IPX4 | |
| Максимальная мощность | Максимальная мощность | Максимальная мощность | kW | 7.6 | 7.8 | 8.0 | 7.8 | 8.0 | 8.2 |
| Максимальный ток | Максимальный ток | Максимальный ток | A | 34.5 | 35.5 | 36.5 | 14.8 | 15.2 | 15.6 |
| Водяная система | Диаметр входного/выходного водяного патрубка | Диаметр входного/выходного водяного патрубка | - | Внутренняя резьба Rc1" | Внутренняя резьба Rc1" | Внутренняя резьба Rc1" | Внутренняя резьба Rc1" | Внутренняя резьба Rc1" | Внутренняя резьба Rc1" |
| Водяная система | Гидравлическое сопротивление водяного контура | Гидравлическое сопротивление водяного контура | kPa | 40 | 45 | 50 | 45 | 50 | 60 |
| Уровень шума (охлаждение/обогрев) | Уровень шума (охлаждение/обогрев) | Уровень шума (охлаждение/обогрев) | dB(A) | 58/58 | 59/59 | 60/60 | 59/59 | 60/60 | 61/61 |
| Допустимое избыточное рабочее давление на стороне всасывания/нагнетания | Допустимое избыточное рабочее давление на стороне всасывания/нагнетания | Допустимое избыточное рабочее давление на стороне всасывания/нагнетания | MPa | 3.30/4.30 | 3.30/4.30 | 3.30/4.30 | 3.30/4.30 | 3.30/4.30 | 3.30/4.30 |
| Максимально допустимое давление на стороне низкого/высокого давления | Максимально допустимое давление на стороне низкого/высокого давления | Максимально допустимое давление на стороне низкого/высокого давления | MPa | 3.30/4.30 | 3.30/4.30 | 3.30/4.30 | 3.30/4.30 | 3.30/4.30 | 3.30/4.30 |
| Максимальное рабочее давление теплообменника | Максимальное рабочее давление теплообменника | Максимальное рабочее давление теплообменника | MPa | 4.30 | 4.30 | 4.30 | 4.30 | 4.30 | 4.30 |
| Масса нетто оборудования | Масса нетто оборудования | Масса нетто оборудования | kg | 111 | 112 | 113 | 109 | 110 | 111 |
| Ширина × глубина × высота | Ширина × глубина × высота | Ширина × глубина × высота | mm | 950*370*1350 | 950*370*1350 | 950*370*1350 | 950*370*1350 | 950*370*1350 | 950*370*1350 |
| Подходящее электропитание | Подходящее электропитание | Подходящее электропитание | - | 380V,3N~,50Hz | 380V,3N~,50Hz | 380V,3N~,50Hz | |||
| Заправка R32 | Заправка R32 | Заправка R32 | kg | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| Тип компрессора | Тип компрессора | Тип компрессора | - | Инверторный компрессор с паровпрыском EVI | Инверторный компрессор с паровпрыском EVI | Инверторный компрессор с паровпрыском EVI | Инверторный компрессор с паровпрыском EVI | Инверторный компрессор с паровпрыском EVI | Инверторный компрессор с паровпрыском EVI |
| Рабочий диапазон (температура окружающей среды) | Рабочий диапазон (температура окружающей среды) | Обогрев | - | -35~25℃ | -35~25℃ | -35~25℃ | -35~25℃ | -35~25℃ | -35~25℃ |
| Рабочий диапазон (температура окружающей среды) | Рабочий диапазон (температура окружающей среды) | Охлаждение | - | 10~50℃ | 10~50℃ | 10~50℃ | 10~50℃ | 10~50℃ | 10~50℃ |
| Рабочий диапазон (температура воды) | Рабочий диапазон (температура воды) | Обогрев | - | 25~60℃ | 25~60℃ | 25~60℃ | 25~60℃ | 25~60℃ | 25~60℃ |
| Рабочий диапазон (температура воды) | Рабочий диапазон (температура воды) | Охлаждение | - | 5~20℃ | 5~20℃ | 5~20℃ | 5~20℃ | 5~20℃ | 5~20℃ |
| Рекомендуемые параметры подбора насоса |
Рекомендуемые параметры подбора насоса |
Номинальный расход | m3/h | 2.24 | 2.41 | 2.58 | 2.41 | 2.58 | 2.75 |
| Рекомендуемые параметры подбора насоса |
Рекомендуемые параметры подбора насоса |
Номинальный напор | m | 15 | 15 | 18 | 15 | 18 | 20 |
| Максимальное количество параллельно подключаемых агрегатов | Максимальное количество параллельно подключаемых агрегатов | Максимальное количество параллельно подключаемых агрегатов | шт. | 26 | 16 | 16 | 16 | 16 | 16 |
| Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. | Примечание: фактические параметры продукта указаны на заводской табличке. |
связаться с нами
Сопутствующие популярные продукты
Низкотемпературный чиллер с воздушным охлаждением (тепловой насос) с фиксированной частотой LSQWRF80R2(D)T
Особенности ультранизкотемпературного воздушного теплового насоса серии «Чиянь+» Низкотемпературн...
Серия FAST
1.Высокая энергоэффективность (1).1-й класс энергоэффективности ①.1-й класс по новому национально...

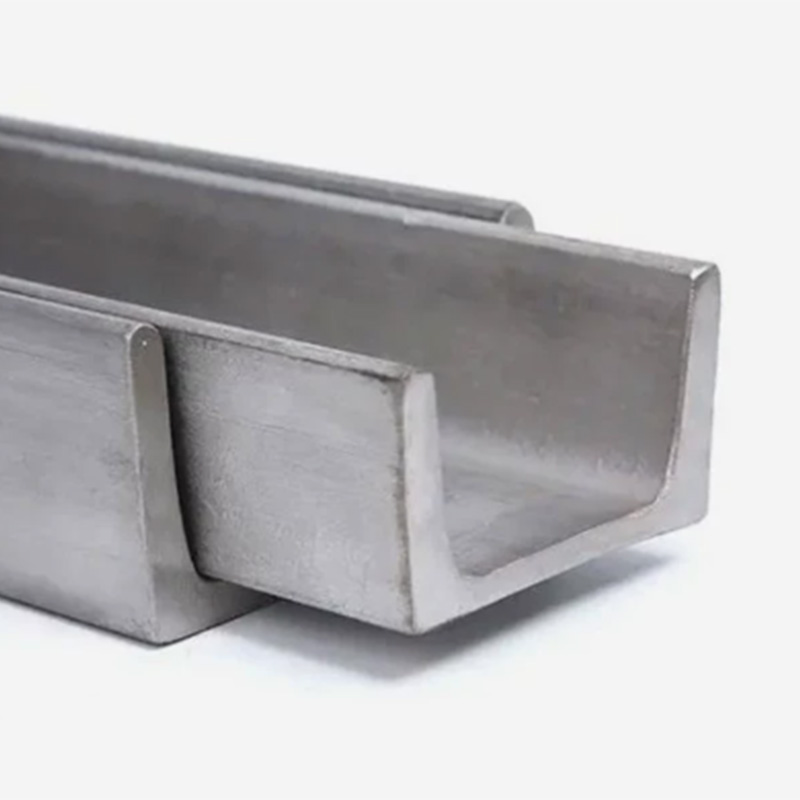

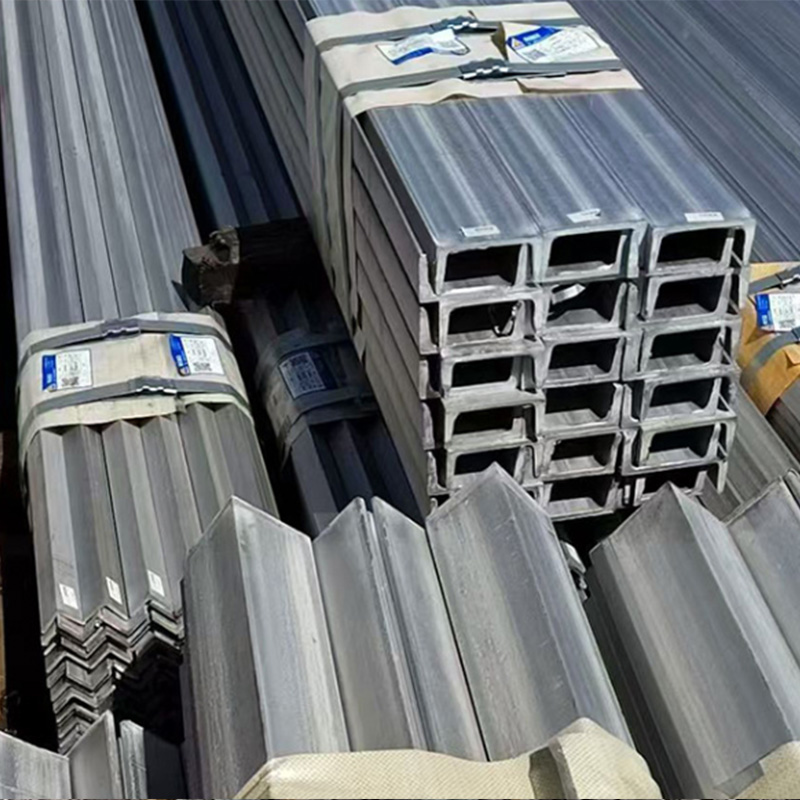

U-образная стальная фотоэлектрическая опора из цинк-алюминий-магниевого сплава
Ключевые преимущества 1.Цинк-алюминий-магниевое покрытие (ZAM), масса покрытия ≥ 275 г/м². 2.Функ...
Коммерческие шкафные кондиционеры
Особенности продукта 1.Высокая энергоэффективность и стабильная работа (1).DC-инверторный компрес...
Внутренний блок кассетного типа
Особенностей продукта 1.Ламинарный поток под углом 10° — воздух не дует напрямую, повышая комфорт...

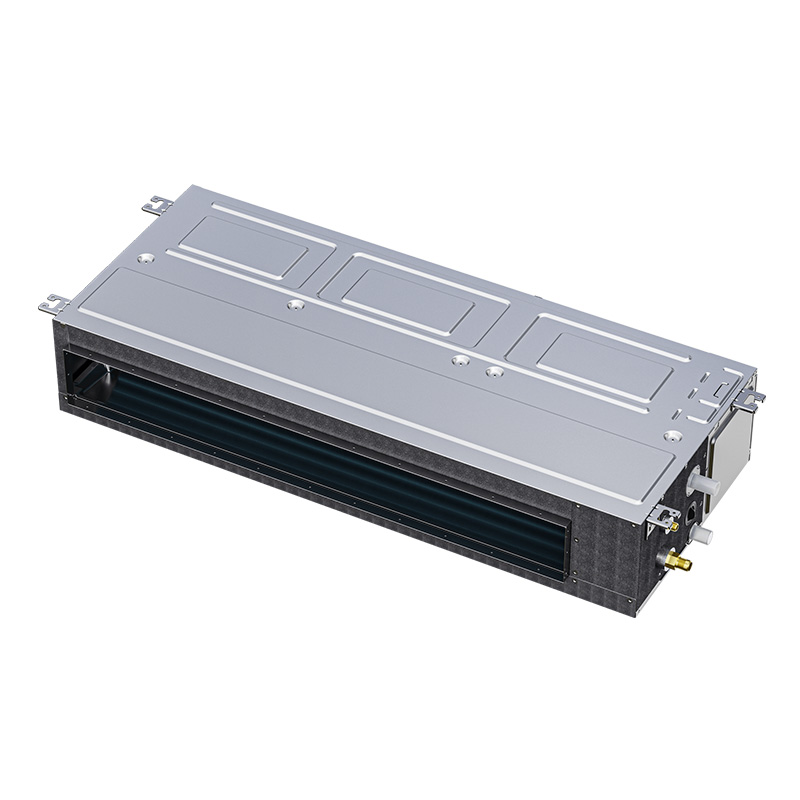

Внутренний блок канального типа
Особенностей продукта 1.Компактный корпус, малая глубина Минимальная ширина кор...

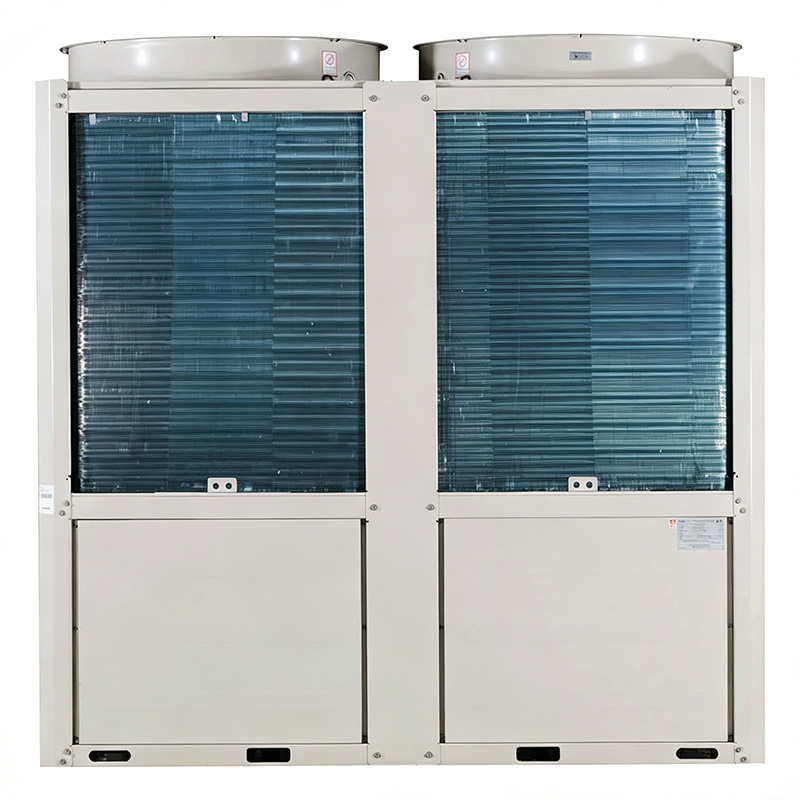

Низкотемпературный инверторный чиллер с воздушным охлаждением (тепловой насос) LSQWRF160R2(D)T
Особенности ультранизкотемпературного воздушного теплового насоса серии «Чиянь+» Низкотемпературн...

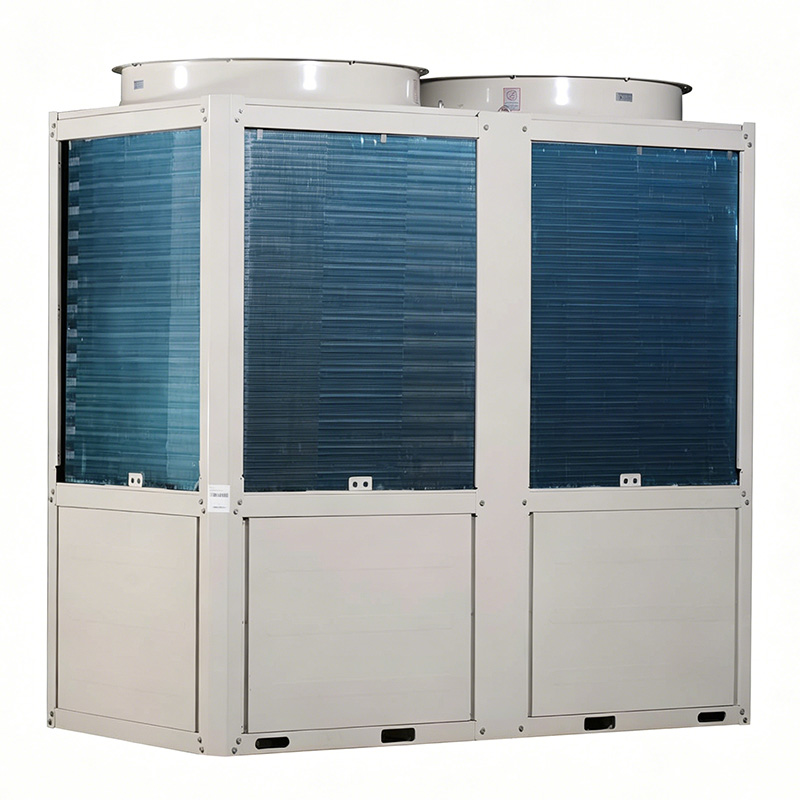

Инверторный чиллер с воздушным охлаждением (тепловой насос) стандартного температурного режима LSQWRF130R5(D)T(BP)
Особенности ультранизкотемпературного воздушного теплового насоса серии «Чиянь+» Низкотемпературн...
Прецизионные кондиционеры
Малые прецизионные кондиционеры комнатного уровня серии Dtstation 1.Компактная ...
MAX мультизональная система
Особенностей продукта 1.Значение APF до 6,35 — соответствует новому стандарту энергоэффективности...
Фанкойлы
Краткое описание фанкойлов 1.Индивидуальные решения для любых сценариев и комфортный воздух во вс...

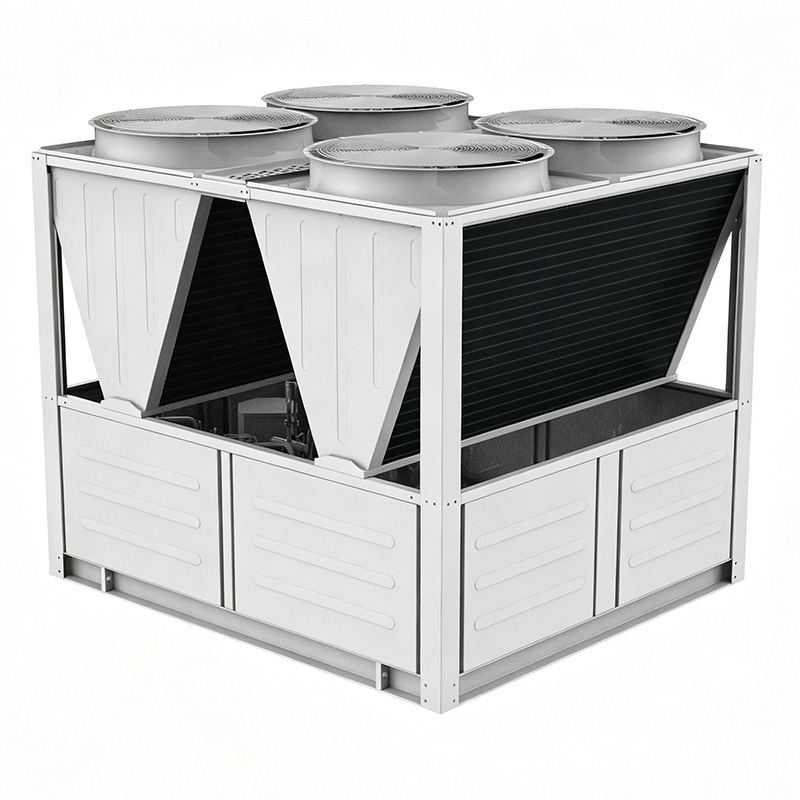

Крупногабаритный спиральный чиллер
Особенности ультранизкотемпературного воздушного теплового насоса серии «Чиянь+» Низкотемпературн...
Канальная сплит-система (1:1)
Особенности канального кондиционера большой производительности 1.DC-инвертор: экономия энергии до...

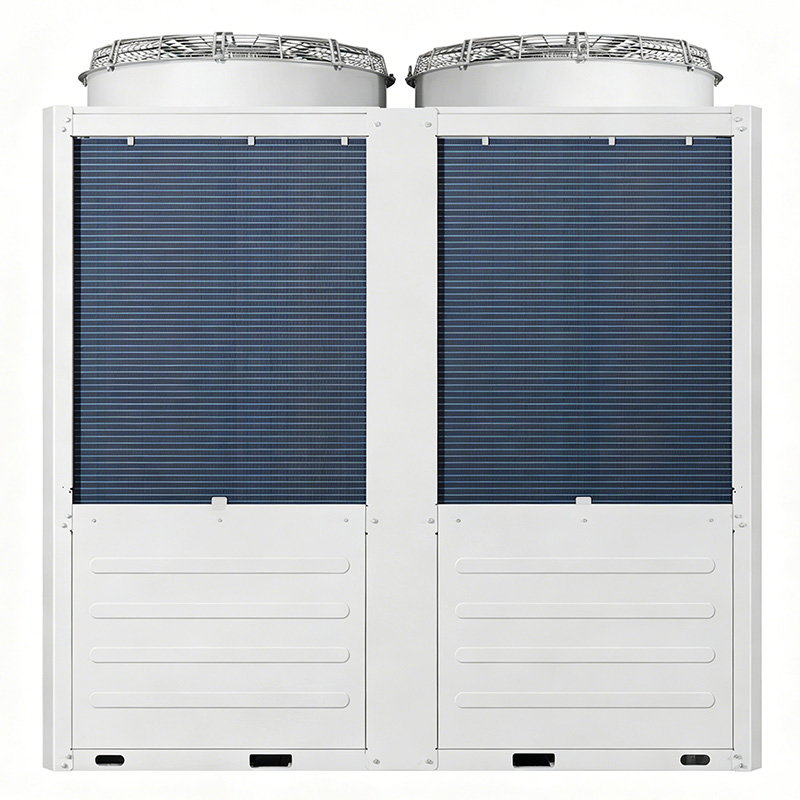

Чиллер с воздушным охлаждением (тепловой насос) стандартного температурного режима с фиксированной частотой LSQWRF130R2T
